Industrijski vodomjeri namijenjeni su za mjerenje i obračun utrošene vode na dimenzijama cjevovoda od DN50 do DN500. Svi vodomjeri imaju prirubničke priključke. U industrijske vodomjere spadaju slijedeći tipovi vodomjera:
• Woltmann vodomjeri tip HELIX WP;
• Woltmann vodomjeri tip VERTIX WS;
• Kombinovani vodomjeri tip WPV.

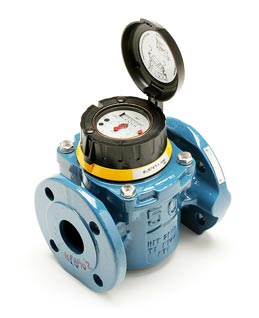

HELIX WP
Karakteristike:
• Vodomjer sa suvim mehanizmom;
• Za hladnu vodu do 50°C;
• Vodoravna ili vertikalna montaža;
• Dimenzije od DN50 do DN500;
• Qn od 15 do 1500 m3/h;
• Mogućnost mjerenja protoka u oba smjera;
• Male dimenzije i težina, veliko mjerno područje.
Posebne izrade / izvedbe
S elektronskim mjernim mehanizmom - omogućeno priključenje na M-BUS
VERTIX WS:
Vodomjeri tip WS su vodomjeri sa suvim mehanizmom. Rotor vodomjera ima vertikalne ležajeve, pa se vodomjeri odlikuju mjerenjem malih protoka Qmin, a pri maksimalnim protocima Qmax ne dostižu vrijednosti kao tip HELIX WP. Po ugradbenim mjerama vodomjeri serije WS jednaki su starim vodomjerima INSA i namijenjeni su samo za vodoravnu ugradnju. Mjerni mehanizmi imaju iste prednosti kao i vodomjeri serije HELIX WP.
Karakteristike:
• Za hladnu vodu do 50°C;
• Vodoravna montaža ( B klasa tačnosti);
• Prirubnički priključak, DN50 do DN150;
• Imaju serijski ugrađena tri impulsna izlaza.
Kombinovani vodomjer tip WPV:
Vodomjeri tip WPV su namijenjeni za mjerenje vode na mjestima, gdje je pored velikih protoka potrebno mjeriti i manje protoke ( cca 0,02 - 0,05 m3/h ). Glavni vodomjer je vodomjer serije HELIX WP koji omogućava mjerenje većih protoka, a za mjerenje manjih protoka koristi se sekundarni (MO-R, MNR, MTR, MNR-KN,...). Za preusmjeravanje protoka sa glavnog na sekundarni vodomjer služi preklopni ventil. Princip rada preklopnog ventila omogućuje dugotrajan rad sa minimalnim padom pritiska.
Karakteristike:
• Za hladnu vodu do 50°C;
• Vodoravna montaža ( B klasa tačnosti );
• Dimenzije DN50/20; DN80/20; DN100/20; DN150/40; DN200/40, prirubnički
priključak;
• Imaju serijski ugrađena tri impulsna izlaza;
• Male dimenzije i mala težina.
|
